مستشعرات القياس في المعامل التعليمية (الداتا لوجر + الحساس)

sensors
أصبحت التكنولجيا الان عامل رئيسي في المعامل على مختلف أنواعها وأصبح العمل الذي يعتمد على المميزات التي ترفع من الكفاءة في العمل في مختلف المجالات ضرورة اساسيه.

في مجال التعليم نعتمد على عوامل كثيره تهدف الى وصول المعلومة بأفضل طريقة للطالب وبالتالي استيعاب ذو كفاءه عاليه بالإضافة الى المشاريع والأبحاث التي يمكن ان نستخدم فيها هذه الأجهزة وتعطى نتائج متقدمة تفيد في البحث العلمي والتعليم بشكل خاص والسبب في ذلك عده عوامل منها:


السهولة: يستطيع أي شخص ان يتعامل مع الجهاز وبعدة لغات

السرعة: الخطوات تتم بسهولة وسرعه وبالتالي الحصول على النتائج وان كانت متعددة

الدقة: الخطأ غير وارد فالتعامل الصحيح يمنحك النتائج فورية والخطأ ان حدث يظهر بشكل واضح يمكنك التغلب عليه فورا

الاتاحة: سهوله الوصول لكافة البيانات واستخدام الأجهزة ولا يوجد صعوبة في التعامل سواء مع الجهاز مثل الوزن او الشكل او اللون او حتى مع النتائج الداتا كما نطلق عليها

السلامة: القياسات اليدوية تعرضك لمخاطر عديده وكذلك تكرار التجربة للحصول على نتائج منفردة تقوم بتسجيلها يعرضك للكثير من مخاطر التجربة او الأجهزة انما مع الداتا لوجر تقوم بأجراء التجارب عده مرات وفى ظروف مختلفة وتوفر لك سلامه من الأجهزة اليدوية وغيرها.


sensors

 مستشعرات القياس (الحساس)

أجهزة قياس اليكترونية بديلة عن الأجهزة اليدوية المتعارف عليها.

مثال على ذلك مقياس الحرارة (الترمومتر) ممكن ان يكون يدوي تحصل على النتيجة بالعين وتسجلها باليد او ممكن ان يكون اليكترونى بشكل كامل ينقل النتائج اتوماتيك على برنامج ويتعامل معها على حسب الطلب (تجميع – تحليل – علاقات – رسومات). كذلك التوصيل مع قارئ البيانات يكون لاسلكي

هناك العشرات من المستشعرات التي يمكن ان تستخدم في القياس مثل:

         قياس الحرارة

         قياس الرطوبة

         قياس غاز ثاني أكسيد الكربون

         قياس الاكسجين

         قياس التسارع والحركة

         قياس الإضاءة

         قياس شدة المجال المغناطيسي

         قياس الضغط

         قياس ضغط الدم

         قياس الصوت

ألوان الفلاش :

الأزرق يعمل

ابيض تحت الشحن

الأخضر تم التوصيل مع البرنامج

برتقالي جارى تسجيل البيانات

احمر انذار بطارية

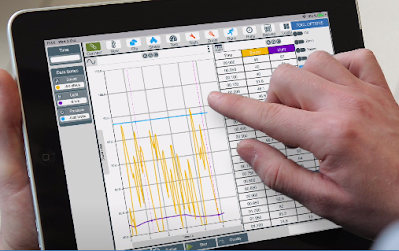

قارئ البيانات (الداتا لوجر)


قارئ البيانات (الداتا لوجر)

هو الجهاز الذي يستقبل النتائج وهو ببساطه برنامج / تطبيق يستقبل النتائج الواردة له من المستشعر/الحساس ويتعامل معها ويعرضها لك على حسب رغبتك:

مميزات قارئ البيانات / الداتا لوجر

         قراءة متعددة سريعة للنتائج لاسلكي

         حفظ البيانات

         رسم علاقات بين النتائج

         اشكال عرض متنوعة للنتائج

         استيراد وتصدير النتائج

         جهاز واحد لجميع المستشعرات

         اتصال بالإنترنت

         اتصال بالداتا شو / البروجكتور لاسلكي

         جميع وظائف الحاسوب متاحة

 سؤال : ليه استخدام ايباد ؟


- جهاز مخصص للعمل يحفظ خصوصيه الأجهزة الأخرى (الشخصية – ملفات العمل) من الاستخدام الخاطئ

- متحرك نحتاج الى جهاز يتنقل بسهوله فى اماكن داخلية وخارجية

- الاستفادة من استخدامات أخرى في المعمل (الكاميرا – اليوتيوب – الاوفيس – الأعطال – قراءه QR للأصناف

عيوب الأجهزة الأخرى:


الجهاز مغلق مثل الايفون لايتقبل برامج او تطبيقات أخرى مثل التميز او متصفح ايدج او اى برنامج تحتاج اليه بعكس الايباد مع داتا هارفتس

الشاحن يعطى انذار انه غير اصلى أحيانا (قد يكون تم استبداله )



طريقة تشغيل الداتا لوجر (المستوى الأساسي)

برنامج التشغيل يسمى Easy Sense 2 يتكون من 4 مناطق اساسيه

(يجب توضيح نسخه الإصدار لان التحديث يختلف كذلك اللغة تفرق يمين ويسار في الشرح)



·       المنطقة الأولى اعلى الشاشة (شريط الأدوات) TOOL BAR

·       المنطقة الثانية   شاشه عرض النتائج

·       المنطقة الثالثة أسفل الشاشة

·       المنطقة الرابعة جانب الشاشة القراءة الحظية





·       المنطقة الأولى (شريط الأدوات) TOOL BAR

الاجهزة: توصيل السنسور

القائمة: طريقة عرض النتائج

الملفات: فتح وحفظ وتصدير بيانات واستيراد نتائج وطباعة

المشاركة – الشير :

أدوات البيانات: الميل والتجميع و غيرها من ادوات الرسوم البيانيه

التشغيل ( سلسلات جارية ) : عدد مرات تسجيل النتائج  فى المره الواحده

شكل العرض

تسطيح :  لاحقا

اعدادات متقدمة: تغير مكان شريط الادوات - تغيير اللغة - تغير حجم الخط - تحديد المستوى




·       المنطقة الثانية   شاشه عرض النتائج

-         شاشه عرض النتائج والرسم البياني



·       المنطقة الثالثة أسفل الشاشة

-         بداية تسجيل النتائج start

-         اعدادات المطلوبة لعرض النتائج والقياسات (تعديل وقت القياس والبداية والنهاية )

-         وضع أكثر من نتيجة على منحنى العرض ( عند تفعيل هذا الزر يسمح بظهور اكثر من منحنى)





·       المنطقة الرابعة يمين الشاشة القراءة الحظية

-         حالة القراءة (مستمر – متقطع لقطات)

-      عرض الزمن او القراءه

-         بيانات مباشرة (توضح ما يتم العمل عليه تغير من أدوات البيانات)

-         كذلك يظهر عليها نوع القرائة المستخدم اذا فعلت اظهار البيانات من اعدداد النظام

يعنى لو عندك اكثر من خط (قرائه) قياس لما تفعل اوفرللاب (بيانات بالعربى )

كل خط هيكون له لون ومكتوب هناك على بيانات مباشره هو قياس لايه حرارة او غيره




تجربة قياس مستوى ثاني أكسيد الكربون


مستوى ثاني أكسيد الكربون داخل الغرفة من 400 الى 600 PPM يختلف عن خارج الغرفة

ويمكنك استعراض مستوى غاز ثانى اكسيد الكربون CO2 بشكل مباشر من الموقع هذا


بعض الأمثلة على الأفكار العملية التي يمكنك استخدام

  • مستويات ثاني أكسيد الكربون حول التمثيل الضوئي - التنفس في النبات
  • التنفس عند الحيوانات الصغيرة (مثل يرقات الحشرات) عند درجات حرارة مختلفة

يمكن استخدام هذا المستشعر للتحقق من كمية ثاني أكسيد الكربون الموجودة في الهواء وكيفية تغيرها بمرور الوقت. يمكن استخدام BioChamber الخاص بنا لإنشاء بيئة متكاملة لدراسة النباتات والحيوانات الصغيرة. (ملحوظة للاستخدام الغازي فقط. وليس للاستخدام في الماء).


  • مراقبة ثاني أكسيد الكربون في البيئة المحلية كمقياس للتهوية أو الجودة
  • مستوى ثاني أكسيد الكربون في الهواء الزفير والمستنشق
  • الانبعاثات من عوادم المركبات  ( لاينصح بذلك )

  • ارتفاع ثاني أكسيد الكربون لدى الأفراد الذين يمارسون الرياضة
